接近开关传感器常开常闭怎么区分

接近开关是电子式的感应开关，没有机械开关的机械导通触点。它靠内部的三*管控制输出信号的开和关。接近开关分NPN型和PNP型，其中根据信号的开关状态又分为常开型和常闭型。导通时LED亮，断开时LED灭。

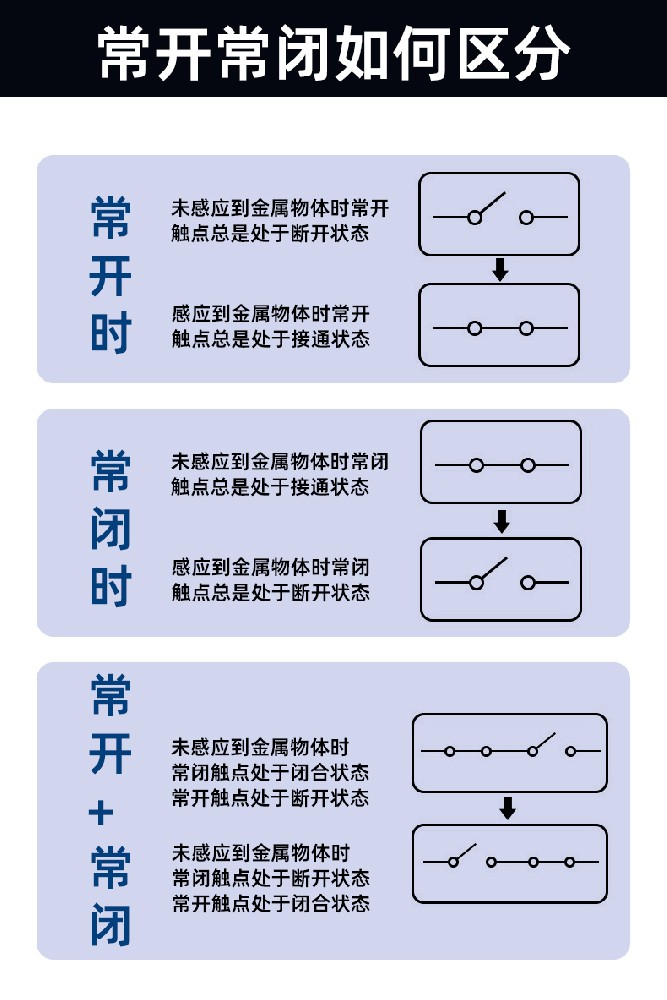

接近开关常开和常闭的区别

常开：没有检测物体靠近时，接近开关处于“断开”状态，LED熄灭，所谓的断开指接近开关内部的三*管没有导通。

常闭：没有检测物体靠近时，接近开关处于“闭全”状态，LED点亮，所谓的“闭全”指接近开关内部的三*管导通。

NPN按近开关状态分析

NPN接近开关内部使用NPN三*管控制信号输出，负载需要接在NPN接近开关的棕色线（VCC）和黑色线（输出）之间

常开型：没有检测物靠近时，内部三*管截止，输出线受内部上拉电阻钳制，输出线为高电平，负载不工作；当检测物靠近时，内部三*管导通，由于输出线与三*管的集电*连接，为低电平，负载工作。

常闭型：常闭型的信号状态与常开型相反，没有检测物靠近时，内部三*管导通，负载工作，由于输出线与三*管的集电*连接，输出线为低电平；当检测物靠近时，内部三*管截止，输出线受内部上拉电阻钳制，为高电平，负载不工作。

LED作为接近开关的指示灯，会在三*管闭合的时候点亮。针对常开型接近开关，LED会在金属靠近时点亮；针对常闭型接近开关，LED会在金属靠近时熄灭；

PNP按近开关状态分析

PNP接近开关内部使用PNP三*管控制信号输出，负载需要接在PNP接近开关的蓝色线（GND）和黑色线（输出）之间

常开型：没有检测物靠近时，内部三*管截止，输出线受内部下拉电阻钳制，输出线为低电平，负载不工作；当检测物靠近时，内部三*管导通，由于输出线与三*管的集电*连接，为高电平，负载工作。

常闭型：常闭型的信号状态与常开型相反，没有检测物靠近时，内部三*管导通，负载工作，由于输出线与三*管的集电*连接，输出线为高电平；当检测物靠近时，内部三*管截止，输出线受内部下拉电阻钳制，为低电平，负载不工作。

LED作为接近开关的指示灯，会在三*管闭合的时候点亮。针对常开型接近开关，LED会在金属靠近时点亮；针对常闭型接近开关，LED会在金属靠近时熄灭；
