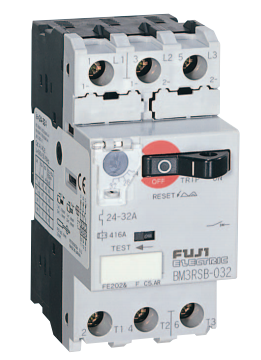

富士电机FUJI-手动电机启动器 BM3系列
将断路器与热继电器的功能紧凑一体化、非常适合保护电机的专用断路器。
断路器与热过载继电器的功能紧凑一体化
小型
外形宽：
45mm 额定电流32A 范围内机壳。
55mm 额定电流63A 范围内机壳。
应用型
32A 机壳备有15 种额定电流产品、63A 机壳备有9种额定电流产品。
配有可设定电动机满载电流的可调整刻度盘。
动作・保护功能
配置有全机型TRIP 显示功能以及排序检查用检测脱扣功能。
带操作手柄的OFF 锁定功能。
装有额定电流可调整刻度盘的封口盖。
安全
IP20 保护结构
端子部手指保护。
隔离功能
配置有触点熔敷时不显示OFF的断流功能。
高功能
断流容量
备有200V/400V 等***100kA 的额定断流容量产品。
电动机保护
防护32A 机壳 AC200-240V/7.5kW, AC380-440V/15kW 63A 机壳 AC200-240V/15kW,
AC380-440V/30kW的三相电动机电路的短路、过载、欠相。
开关寿命
开关次数：10万次。
多种附件
内置附属品包括有辅助（W）和警报（K）。
外置附属品除包括辅助（W2）、辅助・警报（WK）、电压脱扣（F）、欠压脱扣（R）外，
还备有断路警报（KI）和欠压脱扣（Re）。
外部操作手柄包括标准型和紧急停止用型。
所有机型通用，一次操作安装。

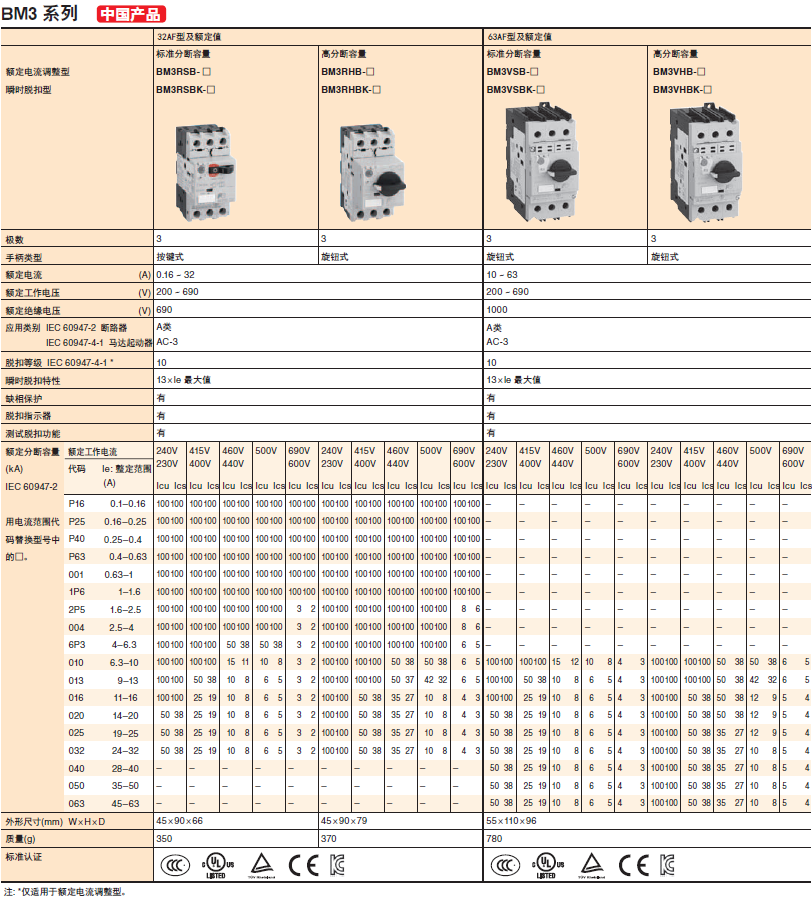

| 2.1 32AF马达起动断路器 | |||||||
| 型 号 | 分断容量 (ICU) | 电流规格代号 | |||||
| AC240 | AC415 | ||||||
| BM3RSB | 100 | 100 | P16,P25,P40, P63, 001, 1P6, | ||||
| 2P5, 004, 6P3 | |||||||
| BM3RSB | 100 | 50 | 010, 013, 016, 020 | ||||
| BM3RSB | 50 | 25 | 025 | ||||
| BM3RSB | 50 | 25 | 032 | ||||
| BM3RHB | 100 | 100 | P16,P25,P40, P63, 001, 1P6, | ||||
| 2P5, 004, 6P3 | |||||||
| BM3RHB | 100 | 50 | 010, 013, 016, 020 | ||||
| BM3RHB | 100 | 50 | 025 | ||||
| BM3RHB | 100 | 50 | 032 | ||||
| 2.2 63AF马达起动断路器 | |||||||
| 型 号 | 分断容量 (ICU) | 电流规格代号 | |||||
| AC240 | AC415 | ||||||
| BM3VSB | 100 | 100 | 010, 013, 016, 020 | ||||
| BM3VSB | 50 | 25 | 025 | ||||
| BM3VSB | 50 | 25 | 032 | ||||
| BM3VSB | 50 | 25 | 040 | ||||
| BM3VSB | 50 | 25 | 050 | ||||
| BM3VSB | 50 | 25 | 063 | ||||
| BM3VHB | 100 | 100 | 010, 013, 016, 020 | ||||
| BM3VHB | 100 | 50 | 025 | ||||
| BM3VHB | 100 | 50 | 032 | ||||
| BM3VHB | 100 | 50 | 040 | ||||
| BM3VHB | 100 | 50 | 050 | ||||
| BM3VHB | 100 | 50 | 063 | ||||
| 2.3 选件 | |||||||
| 型 号 | 安裝位置 | 选 件 描 述 | |||||
| BZ0WIA | 正面 [內裝] | 1 NO 辅助接点 | |||||
| BZ0WIB | 正面 [內裝] | 1 NC 辅助接点 | |||||
| BZ0WUAAL | 左侧面 | 2 NO 辅助接点 | |||||
| BZ0WUABL | 左侧面 | 1 NO + 1NC 辅助接点 | |||||
| BZ0WUBBL | 左侧面 | 2 NC 辅助接点 | |||||
| BZ0WUAAR | 右侧面 | 2 NO 辅助接点 | |||||
| BZ0WUABR | 右侧面 | 1 NO + 1NC 辅助接点 | |||||
| BZ0WUBBR | 右侧面 | 2 NC 辅助接点 | |||||
| BZ0KIA | 右正面 [內裝] | 1NO 报警接点 | |||||
| BZ0KIB | 右正面 [內裝] | 1NC 报警接点 | |||||
| BZ0WKUAA | 左侧面 | 1NO (辅助) + 1NO (报警) | |||||
| BZ0WKUBA | 左侧面 | 1NC (辅助) + 1NO (报警) | |||||
| BZ0WKUAB | 左侧面 | 1NO (辅助) + 1NC (报警) | |||||
| BZ0WKUBB | 左侧面 | 1NC (辅助) + 1NC (报警) | |||||
| BZ0TKUAB | 左侧面 | 1 NO + 1NC 报警接点 | |||||
| BZ0F**U | 右侧面 | 分励脫扣 | |||||
| BZ0R**U | 右侧面 | 欠压脱扣 | |||||
| BZ0R**LKU | 右侧面 | 低压脫扣 - 带辅助接点 [3RS 用] | |||||
| BZ0R**LTU | 右侧面 | 欠压脱扣 - 带辅助接点 [3RH/V 用] | |||||
| BZ0SET | 一包（10个） | 表面安裝用金属片 （一包计价） | |||||
| BZ0TCV | 一包（6个） | IP20 端子盖（一包计价） | |||||
| BZ0CFG | 一包（10个） | 填充盖 （一包计价） | |||||
