FUJI 富士电机
联系我们
发布日期：2023-09-14 访问次数：321

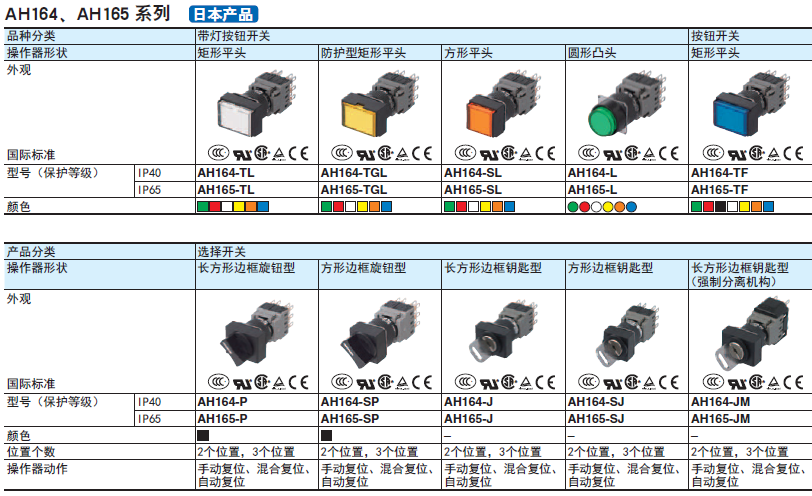

富士电机FUJI-φ16系列（AH164,AH165,AH165-2型）
指示灯的进深尺寸为24mm，其他统一为42.5mm,由于采用包金触点和滑动结构，因而可以在5V、1mA条件下使用。
特点
操作部，触头部合为一体，缩小了板面的进深尺寸将标准型产品统一为28.4mm，薄型统一为35.9mm
除标准型产品外，还备有薄型产品。可根据面板设计进行选择
备有各种插座，可以减少配线施工
通过镀金触头和滑动（快速）结构的组合，可用于5V 1mA容量的用途（触头构成为1c和2c）
钥匙型选择开关的钥匙采用锁簧式和可逆式，从而提高了钥匙的拔插功能。
用途
电子，电器机器／计测器／机床／产业机械／各种配电柜
| 4.4 AH164系列(16mm) | ||||||
| 4.4.1 按钮开关 | ||||||
| 型 号 | 形式 | NO | NC | |||
| AH164-E*11 | 圆形凸头按钮开关(1A1B)瞬动 | 1 | 1 | |||
| AH164-SF*11 | 方形平头 按钮开关(1A1B)瞬动 | 1 | 1 | |||
| AH164-TF*11 | 矩形平头 按钮开关(1A1B)瞬动 | 1 | 1 | |||
| AH164-M*11 | 蘑菇头按钮开关（1A1B）瞬动 | 1 | 1 | |||
| AH164-TM*11 | 矩形凸头按钮开关（1A1B）瞬动 | 1 | 1 | |||
| AH164-SM*11 | 方形凸头按钮开关（1A1B）瞬动 | 1 | 1 | |||
| AH164-E*22 | 圆形凸头按钮开关(2A2B)瞬动 | 2 | 2 | |||
| AH164-SF*22 | 方形平头 按钮开关(2A2B)瞬动 | 2 | 2 | |||
| AH164-TF*22 | 矩形平头 按钮开关(2A2B)瞬动 | 2 | 2 | |||
| AH164-E5*11 | 圆形凸头按钮开关(1A1B)交替 | 1 | 1 | |||
| AH164-SF5*11 | 方形平头 按钮开关(1A1B)交替 | 1 | 1 | |||
| AH164-TF5*11 | 矩形平头 按钮开关(1A1B)交替 | 1 | 1 | |||
| AH164-E5*22 | 圆形凸头按钮开关(2A2B)交替 | 2 | 2 | |||
| AH164-SF5*22 | 方形平头 按钮开关(2A2B)交替 | 2 | 2 | |||
| AH164-TF5*22 | 矩形平头 按钮开关(2A2B)交替 | 2 | 2 | |||
| AH164-L*11E3 | 圆形凸头带灯按钮开关 瞬动 24V 1A1B | 1 | 1 | |||
| AH164-SL*11E3 | 方形平头带灯按钮开关 瞬动 24V 1A1B | 1 | 1 | |||
| AH164-TL*11E3 | 矩形平头带灯按钮开关 瞬动 24V 1A1B | 1 | 1 | |||
| AH164-L*22E3 | 圆形凸头带灯按钮开关 瞬动 24V 2A2B | 2 | 2 | |||
| AH164-SL*22E3 | 方形平头带灯按钮开关 瞬动 24V 2A2B | 2 | 2 | |||
| AH164-TL*22E3 | 矩形平头带灯按钮开关 瞬动 24V 2A2B | 2 | 2 | |||
| AH164-L5*11E3 | 圆形凸头带灯按钮开关 交替 24V 1A1B | 1 | 1 | |||
| AH164-SL5*11E3 | 方形平头带灯按钮开关 交替 24V 1A1B | 1 | 1 | |||
| AH164-TL5*11E3 | 矩形平头带灯按钮开关 交替 24V 1A1B | 1 | 1 | |||
| AH164-L5*22E3 | 圆形凸头带灯按钮开关 交替 24V 2A2B | 2 | 2 | |||
| AH164-SL5*22E3 | 方形平头带灯按钮开关 交替 24V 2A2B | 2 | 2 | |||
| AH164-TL5*22E3 | 矩形平头带灯按钮开关 交替 24V 2A2B | 2 | 2 | |||
| 4.4.2 选择开关 | ||||||
| 型 号 | 形式 | NO | NC | |||
| AH164-SP2B11 | 方形边框的选择开关 2位置 (1A1B) | 1 | 1 | |||
| AH164-P2B11 | 矩形边框的选择开关 2位置 (1A1B) | 1 | 1 | |||
| AH164-SP2B22 | 方形边框的选择开关 2位置 (2A2B) | 2 | 2 | |||
| AH164-P2B22 | 矩形边框的选择开关 2位置 (2A2B) | 2 | 2 | |||
| AH164-SJ2*11* | 带钥匙方形边框的选择开关 2位置 (1A1B) | 1 | 1 | |||
| AH164-J2*11* | 带钥匙矩形边框的选择开关 2位置 (1A1B) | 1 | 1 | |||
| AH164-SJ2*22* | 带钥匙方形边框的选择开关 2位置 (2A2B) | 2 | 2 | |||
| AH164-J2*22* | 带钥匙矩形边框的选择开关 2位置 (2A2B) | 2 | 2 | |||
| AH164-SJK3*22* | 带钥匙方形边框的选择开关 3位置 (2A2B) | 2 | 2 | |||
| AH164-JK3*22* | 带钥匙矩形边框的选择开关 3位置 (2A2B) | 2 | 2 | |||
| 4.4.3 急停按钮/指示灯/蜂鸣器 | ||||||
| 型 号 | 形式 | NO | NC | |||
| AH165-VR01 | 急停按钮(IP65) 1B | 0 | 1 | |||
| AH165-VR02 | 急停按钮(IP65) 2B | 0 | 2 | |||
| AH164-Z*E3 | 凸圆形指示灯 AC/DC24V LED灯 | ― | ― | |||
| AH164-ZS*E3 | 平面方形指示灯 AC/DC24V LED灯 | ― | ― | |||
| AH164-ZT*E3 | 平面长方形指示灯 AC/DC24V LED灯 | ― | ― | |||
| AH164-TXBE | 蜂鸣器 | ― | ― | |||
