发布日期：2023-09-14 访问次数：458

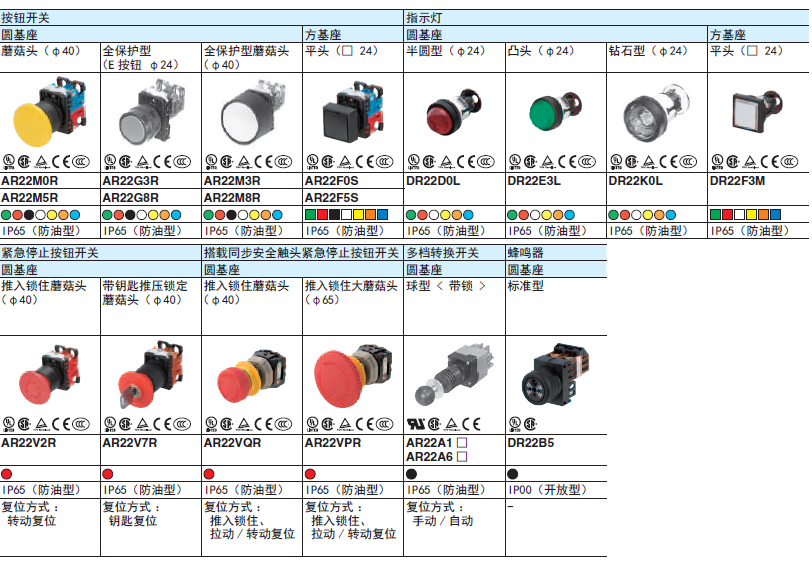

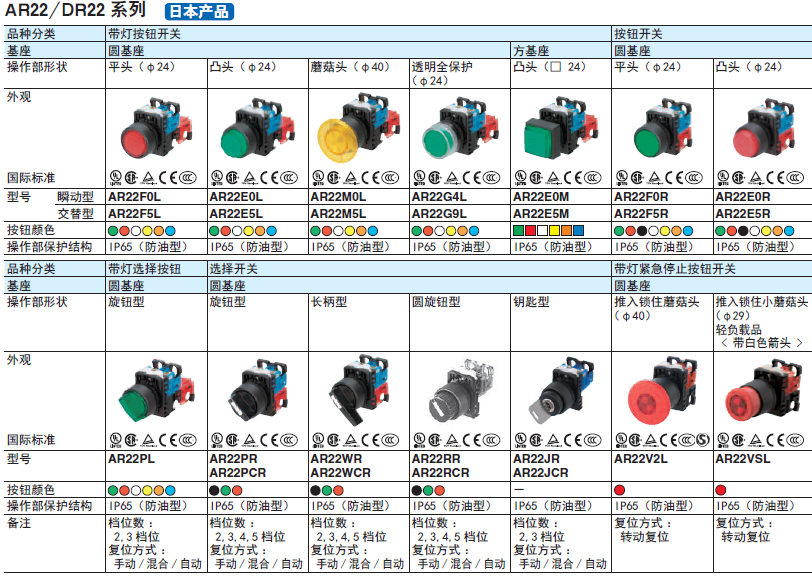

富士电机FUJI-φ22（φ25）系列按钮开关（型号AR22,DR22）
采用操作部背面安装方式，无需调整面板厚度,事先将按钮・抓扭安装到操作部的状态下，可以安装面板。
特点
将高亮度LED照明灯“闪光小子”标准化
采用操作部背面安装方式，无需调整面板厚度
事先将按钮・抓扭安装到操作部的状态下，可以安装面板
可以较为方便地追加、更换触头单元・变压器单元
可从两个方向进行接线
实现短腿形的进深尺寸
标准附属充电部保护罩
采用扳机机构，备有紧急停止用按键开关。
也可以使用于安装板切断尺寸φ25.5mm
用途
加工机床／产业用机床／各种配电板
| 4.1 AR / DR22系列 (22mm) | |||||||||
| 4.1.1 按钮开关 | |||||||||
| 名 称 | 形式 | NO | NC | 型 号 | |||||
| 圆型平头 | 瞬 动 | 1 | 0 | AR22F0R-10□ | |||||
| 圆型平头 | 瞬 动 | 1 | 1 | AR22F0R-11□ | |||||
| 圆型突头 | 瞬 动 | 1 | 0 | AR22E0R-10□ | |||||
| 圆型突头 | 瞬 动 | 1 | 1 | AR22E0R-11□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 0 | AR22G3R-10□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 1 | AR22G3R-11□ | |||||
| 圆型带保护环 - 40mmØ | 瞬 动 | 1 | 0 | AR22M3R-10□ | |||||
| 圆型带保护环 - 40mmØ | 瞬 动 | 1 | 1 | AR22M3R-11□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 0 | AR22M0R-10□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 1 | AR22M0R-11□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 0 | AR22M4R-10□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 1 | AR22M4R-11□ | |||||
| 方型平头 | 瞬 动 | 1 | 0 | AR22F0S-10□ | |||||
| 方型平头 | 瞬 动 | 1 | 1 | AR22F0S-11□ | |||||
| 方型突头 | 瞬 动 | 1 | 0 | AR22E0S-10□ | |||||
| 方型突头 | 瞬 动 | 1 | 1 | AR22E0S-11□ | |||||
| 平头带选择环 | 瞬 动 | 2 | 0 | AR22S■R-20B | |||||
| 平头带选择环 | 瞬 动 | 2 | 2 | AR22S■R-22B | |||||
| 圆型平头 | 交 替 | 1 | 0 | AR22F5R-10□ | |||||
| 圆型平头 | 交 替 | 1 | 1 | AR22F5R-11□ | |||||
| 圆型突头 | 交 替 | 1 | 0 | AR22E5R-10□ | |||||
| 圆型突头 | 交 替 | 1 | 1 | AR22E5R-11□ | |||||
| 磨菇头 - 40mmØ | 交 替 | 1 | 0 | AR22M5R-10□ | |||||
| 磨菇头 - 40mmØ | 交 替 | 1 | 1 | AR22M5R-11□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 0 | AR22G8R-10□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 1 | AR22G8R-11□ | |||||
| 圆型带保护环 - 40mmØ | 交 替 | 1 | 0 | AR22M8R-10□ | |||||
| 圆型带保护环 - 40mmØ | 交 替 | 1 | 1 | AR22M8R-11□ | |||||
| 方型平头 | 交 替 | 1 | 0 | AR22F5S-10□ | |||||
| 方型平头 | 交 替 | 1 | 1 | AR22F5S-11□ | |||||
| 方型突头 | 交 替 | 1 | 0 | AR22E5S-10□ | |||||
| 方型突头 | 交 替 | 1 | 1 | AR22E5S-11□ | |||||
| 4.1.2 选择开关 | |||||||||
| 名 称 | 位数 | NO | NC | 型 号 | |||||
| 短柄 - 手动/自动复位 | 2 | 1 | 0 | AR22PR-■10B | |||||
| 短柄 - 手动/自动复位 | 2 | 1 | 1 | AR22PR-■11B | |||||
| 短柄 - 手动/自动复位 | 2 | 2 | 0 | AR22PR-■20B | |||||
| 短柄 - 手动/自动复位 | 2 | 2 | 2 | AR22PR-■22B | |||||
| 长柄 - 手动/自动复位 | 2 | 1 | 0 | AR22WR-■10B | |||||
| 长柄 - 手动/自动复位 | 2 | 1 | 1 | AR22WR-■11B | |||||
| 长柄 - 手动/自动复位 | 2 | 2 | 0 | AR22WR-■20B | |||||
| 长柄 - 手动/自动复位 | 2 | 2 | 2 | AR22WR-■22B | |||||
| 带锁匙 - 手动/自动复位 | 2 | 1 | 0 | AR22JR-■A10A | |||||
| 带锁匙 - 手动/自动复位 | 2 | 1 | 1 | AR22JR-■A11A | |||||
| 带锁匙 - 手动/手动复位 | 2 | 2 | 0 | AR22JR-■A20A | |||||
| 带锁匙 - 手动/自动复位 | 2 | 2 | 2 | AR22JR-■A22A | |||||
| 短柄 - 手动/自动复位 | 3 | 1 | 1 | AR22PR-■11B | |||||
| 短柄 - 手动/自动复位 | 3 | 2 | 2 | AR22PR-■22B | |||||
| 短柄 - 手动/自动复位 | 3 | 2 | 2 | AR22PR-120B | |||||
| 短柄 - 混合复位 | 3 | 1 | 1 | AR22PR-122B | |||||
| 长柄 - 手动/自动复位 | 3 | 1 | 1 | AR22WR-■11B | |||||
| 长柄 - 手动/自动复位 | 3 | 2 | 2 | AR22WR-■22B | |||||
| 带锁匙 - 手动/自动复位 | 3 | 1 | 1 | AR22JR-■A11A | |||||
| 带锁匙 - 手动/自动复位 | 3 | 2 | 2 | AR22JR-■A22A | |||||
| 带锁匙 - 混合复位 | 3 | 1 | 1 | AR22JR-1E20A | |||||
| 带锁匙 - 混合复位 | 3 | 2 | 2 | AR22JR-1E22A | |||||
| 4.1.3 急停按鈕 | |||||||||
| 名 称 | NO | NC | 型 号 | ||||||
| 原色箭头 - 29 / 40mmØ | 0 | 1 | AR22V□R-01R | ||||||
| 原色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□R-11R | ||||||
| 原色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11E4R | ||||||
| 原色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11E3R | ||||||
| 原色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11M4R | ||||||
| 原色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11M3R | ||||||
| 带锁 - 40mmØ | 0 | 1 | AR22V7R-01R | ||||||
| 带锁 - 40mmØ | 1 | 1 | AR22V7R-11R | ||||||
| 白色箭头 - 29 / 40mmØ | 0 | 1 | AR22V□R-01R | ||||||
| 白色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□R-11R | ||||||
| 白色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11E4R | ||||||
| 白色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11E3R | ||||||
| 白色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11M4R | ||||||
| 白色箭头 - 29 / 40mmØ | 1 | 1 | AR22V□L-11M3R | ||||||
| 4.1.4 带灯按钮开关 | |||||||||
| 名 称 | 形式 | NO | NC | 型 号 | |||||
| 圆型平头 | 瞬 动 | 1 | 1 | AR22F0L-11E4□ | |||||
| 圓型平头 - LED灯 | 瞬 动 | 1 | 1 | AR22F0L-11E3□ | |||||
| 圆型突头 | 瞬 动 | 1 | 1 | AR22E0L-11E4□ | |||||
| 圓型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22E0L-11E3□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 1 | AR22M0L-11E4□ | |||||
| 磨菇头 - 40mmØ - LED灯 | 瞬 动 | 1 | 1 | AR22M0L-11E3□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 1 | AR22M4L-11E4□ | |||||
| 磨菇头 - 29mmØ - LED灯 | 瞬 动 | 1 | 1 | AR22M4L-11E3□ | |||||
| 圆型平头带保护环 | 瞬 动 | 1 | 1 | AR22G4L-11E4□ | |||||
| 圆型平头带保护环 - LED灯 | 瞬 动 | 1 | 1 | AR22G4L-11E3□ | |||||
| 方型突头 | 瞬 动 | 1 | 1 | AR22F0M-11E4□ | |||||
| 方型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22F0M-11E3□ | |||||
| 方型突头 | 瞬 动 | 1 | 1 | AR22E0M-11E4□ | |||||
| 方型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22E0M-11E3□ | |||||
| 圆型突头 | 瞬 动 | 1 | 1 | AR22F0L-11M4□ | |||||
| 圓型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22F0L-11M3□ | |||||
| 4.1.5 带灯按钮开关 (续) | |||||||||
| 名 称 | 形式 | NO | NC | 型 号 | |||||
| 圆型突头 | 瞬 动 | 1 | 1 | AR22E0L-11M4□ | |||||
| 圓型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22E0L-11M3□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 1 | AR22M0L-11M4□ | |||||
| 磨菇头 - 40mmØ - LED灯 | 瞬 动 | 1 | 1 | AR22M0L-11M3□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 1 | AR22M4L-11M4□ | |||||
| 磨菇头 - 29mmØ - LED灯 | 瞬 动 | 1 | 1 | AR22M4L-11M3□ | |||||
| 圆型平头带保护环 | 瞬 动 | 1 | 1 | AR22G4L-11M4□ | |||||
| 圆型平头带保护环 - LED灯 | 瞬 动 | 1 | 1 | AR22G4L-11M3□ | |||||
| 方型平头 | 瞬 动 | 1 | 1 | AR22F0M-11M4□ | |||||
| 方型平头 - LED灯 | 瞬 动 | 1 | 1 | AR22F0M-11M3□ | |||||
| 方型突头 | 瞬 动 | 1 | 1 | AR22E0M-11M4□ | |||||
| 方型突头 - LED灯 | 瞬 动 | 1 | 1 | AR22E0M-11M3□ | |||||
| 圆型突头 | 交替 | 1 | 1 | AR22F5L-11E4□ | |||||
| 圓型突头 - LED灯 | 交替 | 1 | 1 | AR22F5L-11E3□ | |||||
| 圆型突头 | 交替 | 1 | 1 | AR22E5L-11E4□ | |||||
| 圓型突头 - LED灯 | 交替 | 1 | 1 | AR22E5L-11E3□ | |||||
| 磨菇头 - 29mmØ | 交替 | 1 | 1 | AR22M9L-11E4□ | |||||
| 磨菇头 - 29mmØ - LED灯 | 交替 | 1 | 1 | AR22M9L-11E3□ | |||||
| 圆型平头带保护环 | 交替 | 1 | 1 | AR22G9L-11E4□ | |||||
| 圆型平头带保护环 - LED灯 | 交替 | 1 | 1 | AR22G9L-11E3□ | |||||
| 方型平头 | 交替 | 1 | 1 | AR22F5M-11E4□ | |||||
| 方型平头 - LED灯 | 交替 | 1 | 1 | AR22F5M-11E3□ | |||||
| 方型突头 | 交替 | 1 | 1 | AR22E5M-11E4□ | |||||
| 方型突头 - LED灯 | 交替 | 1 | 1 | AR22E5M-11E3□ | |||||
| 圆型突头 | 交替 | 1 | 1 | AR22F5L-11M4□ | |||||
| 圓型突头 - LED灯 | 交替 | 1 | 1 | AR22F5L-11M3□ | |||||
| 圆型突头 | 交替 | 1 | 1 | AR22E5L-11M4□ | |||||
| 圓型突头 - LED灯 | 交替 | 1 | 1 | AR22E5L-11M3□ | |||||
| 磨菇头 - 29mmØ | 交替 | 1 | 1 | AR22M9L-11M4□ | |||||
| 磨菇头 - 29mmØ - LED灯 | 交替 | 1 | 1 | AR22M9L-11M3□ | |||||
| 圆型平头带保护环 | 交替 | 1 | 1 | AR22G9L-11M4□ | |||||
| 圆型平头带保护环 - LED灯 | 交替 | 1 | 1 | AR22G9L-11M3□ | |||||
| 方型平头 | 交替 | 1 | 1 | AR22F5M-11M4□ | |||||
| 方型平头 - LED灯 | 交替 | 1 | 1 | AR22F5M-11M3□ | |||||
| 方型突头 | 交替 | 1 | 1 | AR22E5M-11M4□ | |||||
| 方型突头 - LED灯 | 交替 | 1 | 1 | AR22E5M-11M3□ | |||||
| 4.1.8 指示灯 | |||||||||
| 名 称 | 电 压 | 型 号 | |||||||
| 突圆型 | AC/DC12-24V | DR22D0L-E4□ | |||||||
| 突圆型 | AC/DC12-24V | DR22D0L-E3□ | |||||||
| 圆型 | AC/DC12-24V | DR22E3L-E4□ | |||||||
| 圆型 | AC/DC12-24V | DR22E3L-E3□ | |||||||
| 正方平头 | AC/DC12-24V | DR22F3M-E4□ | |||||||
| 正方平头 | AC/DC12-24V | DR22F3M-E3□ | |||||||
| 正方突头 | AC/DC12-24V | DR22E3M-E4□ | |||||||
| 正方突头 | AC/DC12-24V | DR22E3M-E3□ | |||||||
| 突圆型 | AC200 ~ 220V | DR22D0L-M4□ | |||||||
| 突圆型 | AC200 ~ 220V | DR22D0L-M3□ | |||||||
| 圆型 | AC200 ~ 220V | DR22E3L-M4□ | |||||||
| 圆型 | AC200 ~ 220V | DR22E3L-M3□ | |||||||
| 正方平头 | AC200 ~ 220V | DR22F3M-M4□ | |||||||
| 正方平头 | AC200 ~ 220V | DR22F3M-M3□ | |||||||
| 正方突头 | AC200 ~ 220V | DR22E3M-M4□ | |||||||
| 正方突头 | AC200 ~ 220V | DR22E3M-M3□ | |||||||
