FUJI 富士电机
联系我们
发布日期：2023-09-14 访问次数：363

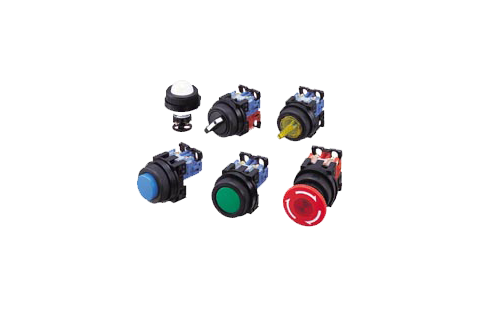

富士电机FUJI-φ30系列按钮开关（型号AR30,DR30）
可以较为方便地追加、更换触头单元・变压器单元，可从两个方向进行接线。
特点
将高亮度LED照明灯“闪光小子”标准化
可以较为方便地追加、更换触头单元・变压器单元
可从两个方向进行接线
实现短腿形的进深尺寸
标准附属充电部保护罩
采用扳机机构，备有紧急停止用按键开关。
用途
加工机床／产业用机床／各种配电板

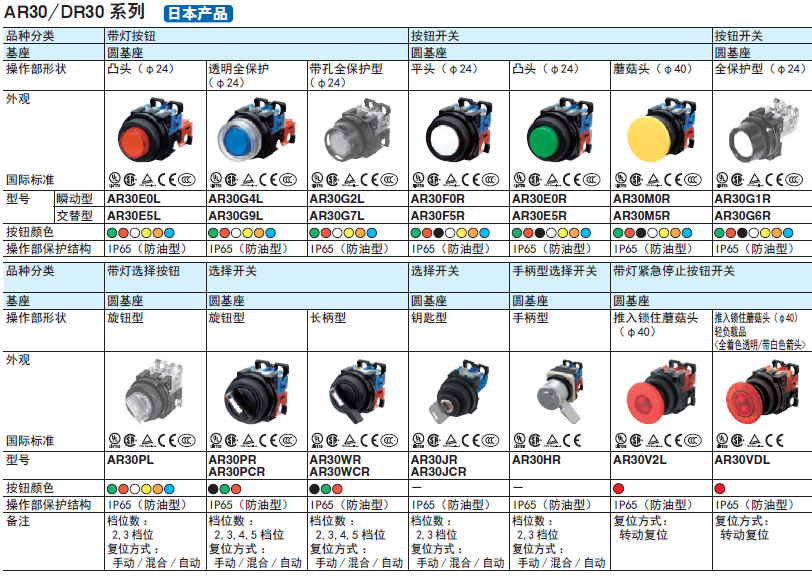

| 4.2 AR / DR30系列 (30mm) | |||||||||
| 4.2.1 按鈕开关 - 不带锁 | |||||||||
| 名 称 | 形式 | NO | NC | 型 号 | |||||
| 圆型平头 | 瞬 动 | 1 | 0 | AR30F0R-10□ | |||||
| 圆型平头 | 瞬 动 | 1 | 1 | AR30F0R-11□ | |||||
| 圆型突头 | 瞬 动 | 1 | 0 | AR30E0R-10□ | |||||
| 圆型突头 | 瞬 动 | 1 | 1 | AR30E0R-11□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 0 | AR30M0R-10□ | |||||
| 磨菇头 - 40mmØ | 瞬 动 | 1 | 1 | AR30M0R-11□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 0 | AR30M4R-10□ | |||||
| 磨菇头 - 29mmØ | 瞬 动 | 1 | 1 | AR30M4R-11□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 0 | AR30G1R-10□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 1 | AR30G1R-11□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 0 | AR30G0R-10□ | |||||
| 圆型带保护环 - 24mmØ | 瞬 动 | 1 | 1 | AR30G0R-11□ | |||||
| 圆型带保护环 - 40mmØ | 瞬 动 | 1 | 0 | AR30M3R-10□ | |||||
| 圆型带保护环 - 40mmØ | 瞬 动 | 1 | 1 | AR30M3R-11□ | |||||
| 圆型带保护环 - 65mmØ | 瞬 动 | 1 | 0 | AR30B1R-10□ | |||||
| 圆型带保护环 - 65mmØ | 瞬 动 | 1 | 1 | AR30B1R-11□ | |||||
| 圆型带保护环 - 65mmØ | 瞬 动 | 1 | 0 | AR30B3R-10□ | |||||
| 圆型带保护环 - 65mmØ | 瞬 动 | 1 | 1 | AR30B3R-11□ | |||||
| 平头带选择环 | 瞬 动 | 2 | 0 | AR30S■R-20□ | |||||
| 平头带选择环 | 瞬 动 | 2 | 2 | AR30S■R-22□ | |||||
| 圆型平头 | 交 替 | 1 | 0 | AR30F5R-10□ | |||||
| 圆型平头 | 交 替 | 1 | 1 | AR30F5R-11□ | |||||
| 圆型突头 | 交 替 | 1 | 0 | AR30E5R-10□ | |||||
| 圆型突头 | 交 替 | 1 | 1 | AR30E5R-11□ | |||||
| 磨菇头 - 40mmØ | 交 替 | 1 | 0 | AR30M5R-10□ | |||||
| 磨菇头 - 40mmØ | 交 替 | 1 | 1 | AR30M5R-11□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 0 | AR30G6R-10□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 1 | AR30G6R-11□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 0 | AR30G5R-10□ | |||||
| 圆型带保护环 - 24mmØ | 交 替 | 1 | 1 | AR30G5R-11□ | |||||
| 圆型带保护环 - 40mmØ | 交 替 | 1 | 0 | AR30M8R-10□ | |||||
| 圆型带保护环 - 40mmØ | 交 替 | 1 | 1 | AR30M8R-11□ | |||||
| 4.2.2 选择开关 | |||||||||
| 名 称 | 位数 | NO | NC | 型 号 | |||||
| 短柄 - 手动/自动复位 | 2 | 1 | 0 | AR30PR-■10B | |||||
| 短柄 - 手动/自动复位 | 2 | 1 | 1 | AR30PR-■11B | |||||
| 短柄 - 手动/自动复位 | 2 | 2 | 0 | AR30PR-■20B | |||||
| 短柄 - 手动/自动复位 | 2 | 2 | 2 | AR30PR-■22B | |||||
| 长柄 - 手动/自动复位 | 2 | 1 | 0 | AR30WR-■10B | |||||
| 长柄 - 手动/自动复位 | 2 | 1 | 1 | AR30WR-■11B | |||||
| 长柄 - 手动/自动复位 | 2 | 2 | 0 | AR30WR-■20B | |||||
| 长柄 - 手动/自动复位 | 2 | 2 | 2 | AR30WR-■22B | |||||
| 带锁匙 - 手动/自动复位 | 2 | 1 | 0 | AR30JR-■A10A | |||||
| 带锁匙 - 手动/自动复位 | 2 | 1 | 1 | AR30JR-■A11A | |||||
| 带锁匙 - 手动/自动复位 | 2 | 2 | 0 | AR30JR-■A20A | |||||
| 带锁匙 - 手动/自动复位 | 2 | 2 | 2 | AR30JR-■A22A | |||||
| 短柄 - 自动复位 | 3 | 2 | 2 | AR30PR-122B | |||||
| 短柄 - 手动/自动复位 | 3 | 1 | 1 | AR30PR-■11B | |||||
| 短柄 - 手动/自动复位 | 3 | 2 | 2 | AR30PR-■22B | |||||
| 长柄 - 混合复位 | 3 | 1 | 1 | AR30WR-■11B | |||||
| 长柄 - 混合复位 | 3 | 2 | 2 | AR30WR-■22B | |||||
| 带锁匙 - 混合复位 | 3 | 1 | 1 | AR30JR-■A11A | |||||
| 带锁匙 - 混合复位 | 3 | 2 | 2 | AR30JR-■A22A | |||||
| 4.2.3 急停按鈕 40mmØ | |||||||||
| 名 称 | NO | NC | 型 号 | ||||||
| 原色箭头 | 0 | 1 | AR30V2R-01R | ||||||
| 原色箭头 | 1 | 1 | AR30V2R-11R | ||||||
| 原色箭头 - 中间透明 | 1 | 1 | AR30V2L-11E4R | ||||||
| 原色箭头 - 中间透明-带LED灯 | 1 | 1 | AR30V2L-11E3R | ||||||
| 原色箭头 - 中间透明 | 1 | 1 | AR30V2L-11M4R | ||||||
| 原色箭头 - 中间透明-带LED灯 | 1 | 1 | AR30V2L-11M3R | ||||||
| 白色箭头 | 0 | 1 | AR30V0R-01R | ||||||
| 白色箭头 | 1 | 1 | AR30V0R-11R | ||||||
| 白色箭头 - 中间透明 | 1 | 1 | AR30V0L-11E4R | ||||||
| 白色箭头 - 中间透明-带LED灯 | 1 | 1 | AR30V0L-11E3R | ||||||
| 白色箭头 - 中间透明 | 1 | 1 | AR30V0L-11M4R | ||||||
| 白色箭头 - 中间透明-带LED灯 | 1 | 1 | AR30V0L-11M3R | ||||||
| 4.2.4 带灯按鈕开关 (续) | |||||||||
| 名 称 | 形式 | NO | NC | 型 号 | |||||
| 突头 | 瞬 动 | 1 | 1 | AR30E0L-11E4□ | |||||
| 突头 - LED灯 | 瞬 动 | 1 | 1 | AR30E0L-11E3□ | |||||
| 平头带保护环 | 瞬 动 | 1 | 1 | AR30G3L-11E4□ | |||||
| 平头带保护环 - LED灯 | 瞬 动 | 1 | 1 | AR30G3L-11E3□ | |||||
| 突头 | 瞬 动 | 1 | 1 | AR30E0L-11M4□ | |||||
| 突头 - LED灯 | 瞬 动 | 1 | 1 | AR30E0L-11M3□ | |||||
| 平头带保护环 | 瞬 动 | 1 | 1 | AR30G3L-11M4□ | |||||
| 平头带保护环 - LED灯 | 瞬 动 | 1 | 1 | AR30G3L-11M3□ | |||||
| 突头 | 交 替 | 1 | 1 | AR30E5L-11E4□ | |||||
| 突头 - LED灯 | 交 替 | 1 | 1 | AR30E5L-11E3□ | |||||
| 平头带保护环 | 交 替 | 1 | 1 | AR30G8L-11E4□ | |||||
| 平头带保护环 - LED灯 | 交 替 | 1 | 1 | AR30G8L-11E3□ | |||||
| 突头 | 交 替 | 1 | 1 | AR30E5L-11M4□ | |||||
| 突头 - LED灯 | 交 替 | 1 | 1 | AR30E5L-11M3□ | |||||
| 平头带保护环 | 交 替 | 1 | 1 | AR30G8L-11M4□ | |||||
| 平头带保护环 - LED灯 | 交 替 | 1 | 1 | AR30G8L-11M3□ | |||||
| 4.2.5 带灯选择开关 | |||||||||
| 名 称 | 位数 | NO | NC | 型 号 | |||||
| 手动/自动复位 | 2 | 1 | 1 | AR30PL-■11E4□ | |||||
| 手动/自动复位 - 带LED灯 | 2 | 1 | 1 | AR30PL-■11E3□ | |||||
| 手动/自动复位 | 2 | 1 | 1 | AR30PL-■11M4□ | |||||
| 手动/自动复位 - 带LED灯 | 2 | 1 | 1 | AR30PL-■11M3□ | |||||
| 手动/自动复位 | 3 | 1 | 1 | AR30PL-■11E4□ | |||||
| 手动/自动复位 - 带LED灯 | 3 | 1 | 1 | AR30PL-■11E3□ | |||||
| 手动/自动复位 | 3 | 1 | 1 | AR30PL-■11M4□ | |||||
| 手动/自动复位 - 带LED灯 | 3 | 1 | 1 | AR30PL-■11M3□ | |||||

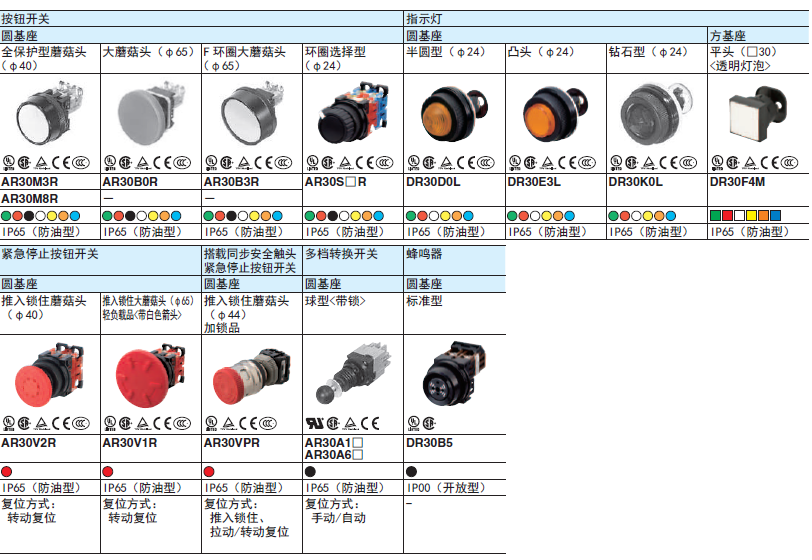

| 4.2.7 指示灯 | |||||||||
| 名 称 | 电 压 | 型 号 | |||||||
| 突圆型 | AC/DC12-24V | DR30D0L-E4□ | |||||||
| 突圆型- LED灯 | AC/DC12-24V | DR30D0L-E3□ | |||||||
| 圆型 | AC/DC12-24V | DR30E3L-E4□ | |||||||
| 圆型- LED灯 | AC/DC12-24V | DR30E3L-E3□ | |||||||
| 正方平型 | AC/DC12-24V | DR30K0L-E4□ | |||||||
| 正方平型- LED灯 | AC/DC12-24V | DR30K0L-E3□ | |||||||
| 突圆型 | AC200-220V | DR30D0L-M4□ | |||||||
| 突圆型- LED灯 | AC200-220V | DR30D0L-M3□ | |||||||
| 圆型 | AC200-220V | DR30E3L-M4□ | |||||||
| 圆型- LED灯 | AC200-220V | DR30E3L-M3□ | |||||||
| 正方平型 | AC200-220V | DR30K0L-M4□ | |||||||
| 正方突型- LED灯 | AC200-220V | DR30K0L-M3□ | |||||||
